品牌:阿尔泰科技
总线类型:PCI总线
产品系列:高分辨率数据采集卡
起订:1块
供应:200块
发货:3天内
发送询价

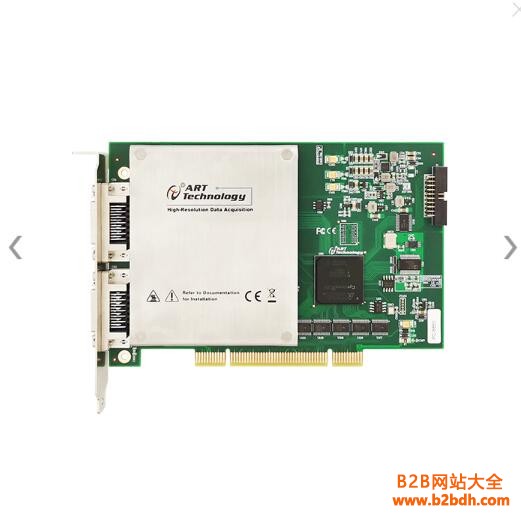

品牌：阿尔泰科技型号：PCI8860/8862/8865/8867
PCI/PXI/USB_886x 系列板卡是阿尔泰科技公司推出的一系列高分辨率数据采集卡。该系列板卡提供 8 路 同步模拟输入通道，24bit 分辨率，采样速率高达 256KS/s，板载数字抗混叠滤波器，可有效降低高频 噪声并抑制频率混叠，适用于精密测量，并且提供了 16 路 DIO（8 路复用 PFI），以满足应用现场的 多样化需求；部分产品通道集成了独立的 IEPE 激励源，可实现加速度传感器及麦克风等相关的信号 调理。
指标参数：
|
型号 |
AI模拟量输入 |
|||
|
通道配置 |
耦合方式 (程控选择) |
采样范围 |
IEPE 功能 |
|
|
PCI8860 |
差分 |
DC |
±10V、±5V、±2V、±1V |
× |
|
PCI8862 |
伪差分 (50Ω) |
DC/ AC |
±10V、±5V、±2V、±1V |
√ |
|
PCI8865 |
差分 |
DC |
±10V、±1V、±100mV |
× |
|
PCI8867 |
伪差分 (50Ω) |
DC/ AC |
±10V、±1V、±100mV |
√ |
|
AI模拟量输入 |
通道数量 |
8通道 |
||
|
分辨率 |
24 bit |
|||
|
采样速率 |
4 Hz ~ 256 KHz |
|||
|
数据传输 |
直接内存访问 (DMA)，编程 I/O |
|||
|
增益误差 |
±10V：0.008% |
Typ @ 25℃ |
||
|
±5V： 0.01% |
||||
|
±2V： 0.025% |
||||
|
±1V： 0.05% |
||||
|
±100mV：0.02% |
||||
|
偏移误差 |
1mV Typ @ 25℃ |
|||
|
CMRR |
80dB |
|||
|
校准方式 |
软件自动校准 |
|||
|
采集模式 |
按需单点采样、有限点采样、连续采样 |
|||
|
存储器深度 |
4K点FIFO |
|||
|
触发模式 |
开始触发、参考触发、暂停触发 |
|||
|
触发源 |
模拟触发、数字触发 |
|||
|
输入阻抗 |
1GΩ |
|||
|
压电集成电路（IEPE） |
电流输出 |
4mA ±10% |
||
|
激励电压 |
24V |
|||
|
DIO数字量 输入输出 |
通道数 |
16Line |
||
|
电气标准 |
TTL兼容 |
|||
|
配置方式 |
程控I/O方向与状态 |
|||
|
采样方式 |
仅支持软件（按需）单点采样 |
|||
北京阿尔泰科技发展有限公司是一家专业从事测控产品研发、生产、销售和服务的公司。自主研发的产品包括多种总线数据采集板卡、分布式采集模块、无线通讯数传采集模块、运动控制卡、测控机箱及测控系统、控制器、无风扇工业电脑、工业平板电脑、工业主板等 。
